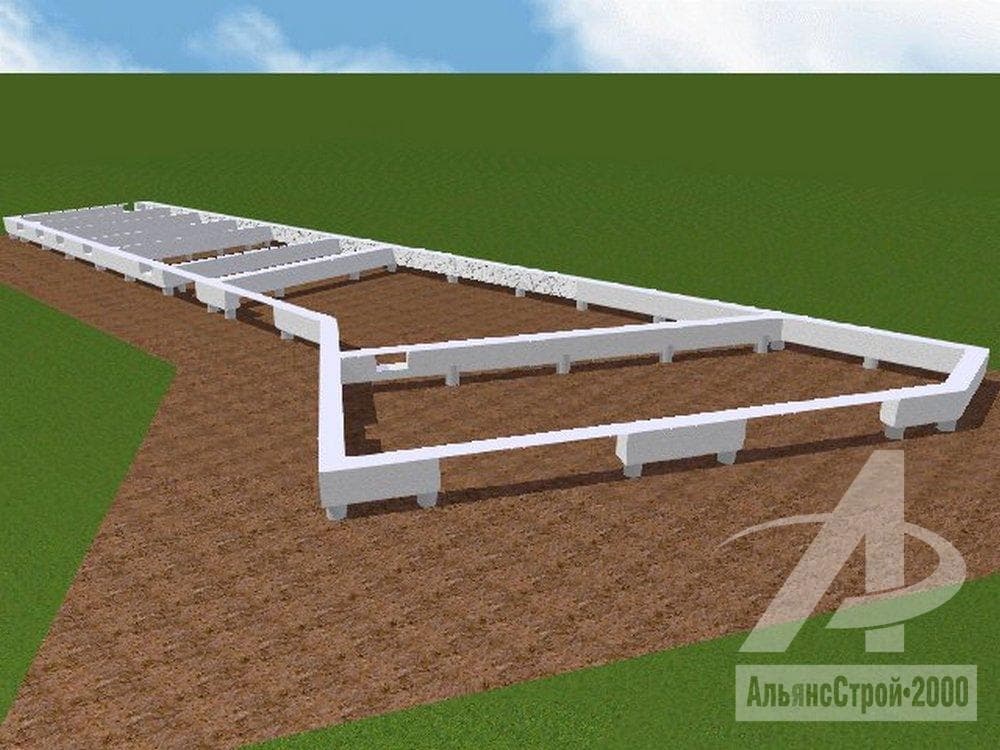

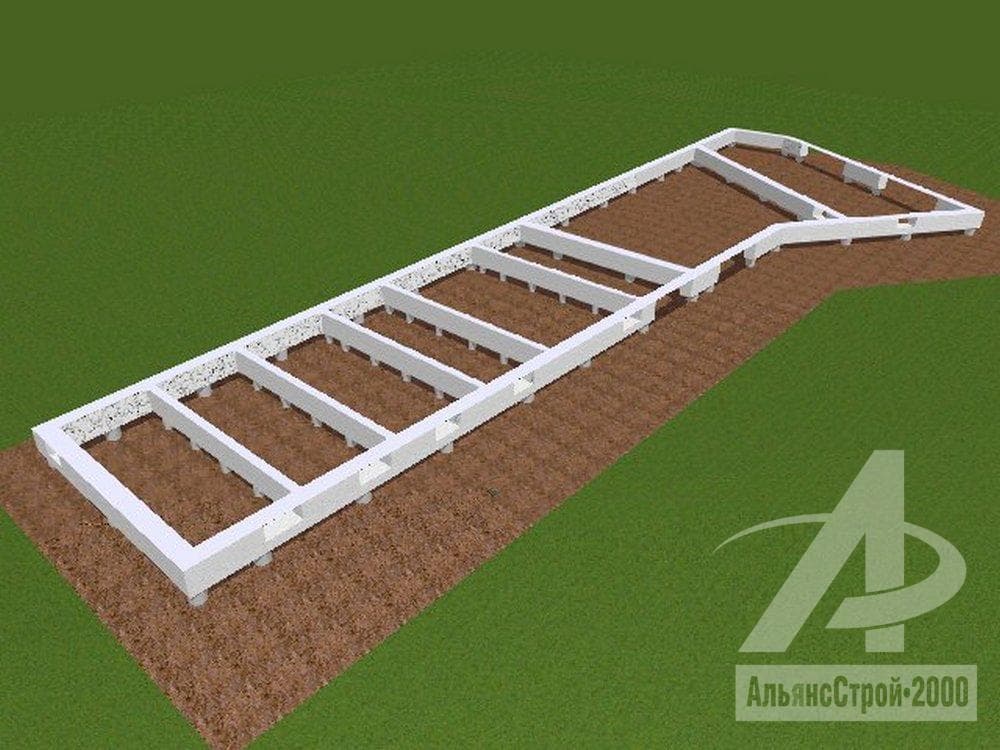

Ростверк – это верхняя часть свайного или столбчатого фундамента, которая объединяет все столбы/сваи в единую конструкцию. Ростверк фундамента может быть выполнен в виде ленты или плиты. Ленточный ростверк соединяет оголовки соседних свай, которые расположены под стенами дома, а плитный – сразу все оголовки всех свай.

Материалы, из которых можно делать ростверк, различны: дерево, сталь, железобетон (сборный или монолитный). При строительстве деревянных домов из бруса ростверком, по сути, служит нижний венец брусьев, который размещается непосредственно на сваях. В качестве стального ростверка может использоваться двутавровая балка, но это не лучший вариант: во-первых, это достаточно дорого; во-вторых, слишком тяжело для того, чтобы делать это вручную, для установки балок может потребоваться кран; в третьих, металл будет подвержен коррозии. Хлопот с таким ростверком будет больше, чем пользы. Наиболее подходящим вариантом является монолитный железобетонный ростверк. Он может быть и сборным, но опять же для самостоятельного строительства это не очень подходит: железобетонные блоки, а тем более плиты составить на сваи не получится.

АРМИРОВАНИЕ МОНОЛИТНОГО РОСТВЕРКА НА СВАЯХ

Армирование монолитного ростверка необходимо для того, чтобы сделать его устойчивым к изгибающим нагрузкам; без него бетонный ростверк может треснуть при малейшей деформации. Армирование ленточного монолитного ростверка нужно делать так же, как и у ленточного фундамента, ведь на него точно также будут действовать переменные нагрузки сверху со стороны дома и снизу от пучения грунтов через сваи (сила пучения действует на сваи, а те давят на ростверк). Необходимо делать два пояса армирования - верхний и нижний; каждый пояс состоит как минимум из двух продольных прутьев арматуры. При продольном армировании монолитного ростверка используется толстая арматура диаметром 10-12 мм с периодическим поперечным сечением - именно они будут принимать на себя нагрузкуу при деформации ростверка. Поперечные прутья арматуры не принимают на себя нагрузку, они нужны только чтобы связать каркас в единое целое, поэтому они могут быть тоньше – 6-8 мм и могут быть гладкими. Каркас арматуры должен быть полностью погружен в бетон и находиться в 3-5 см от поверхности ростверка.

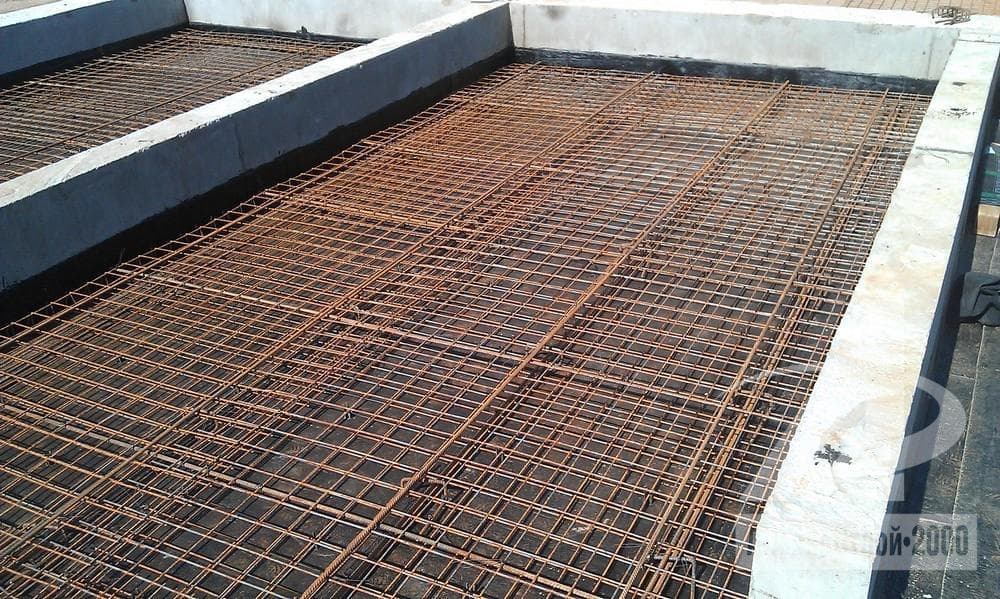

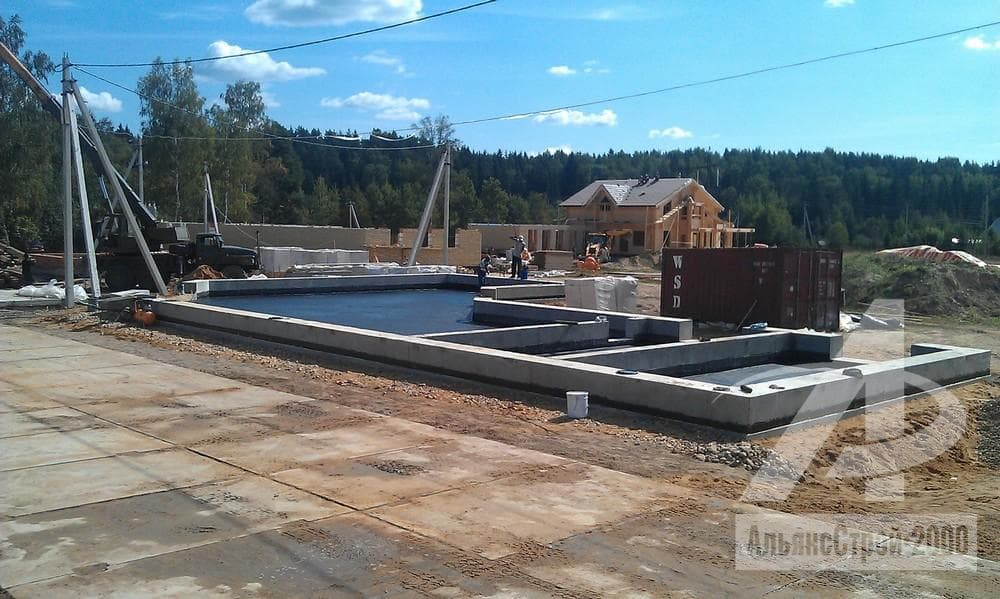

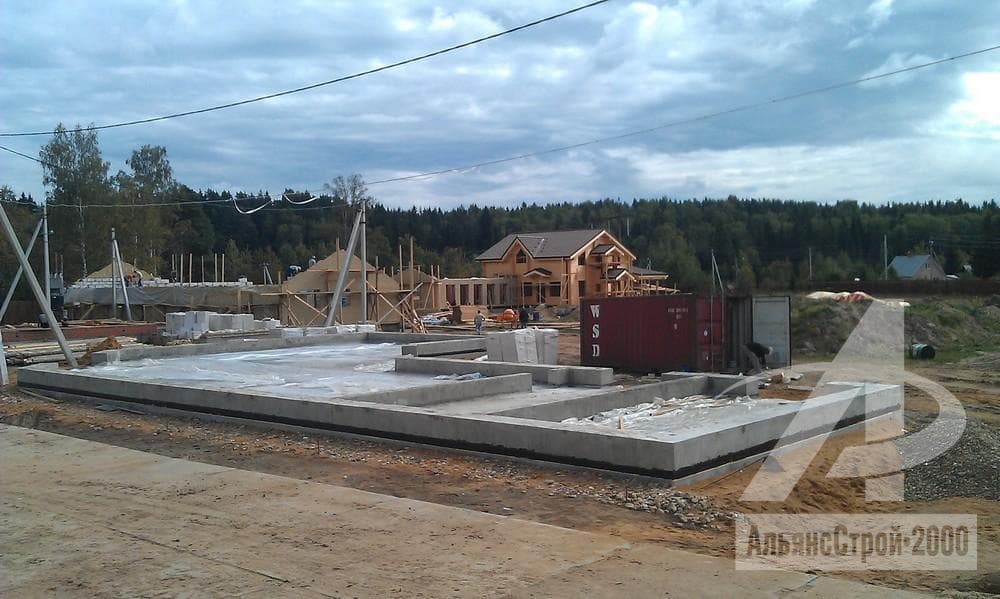

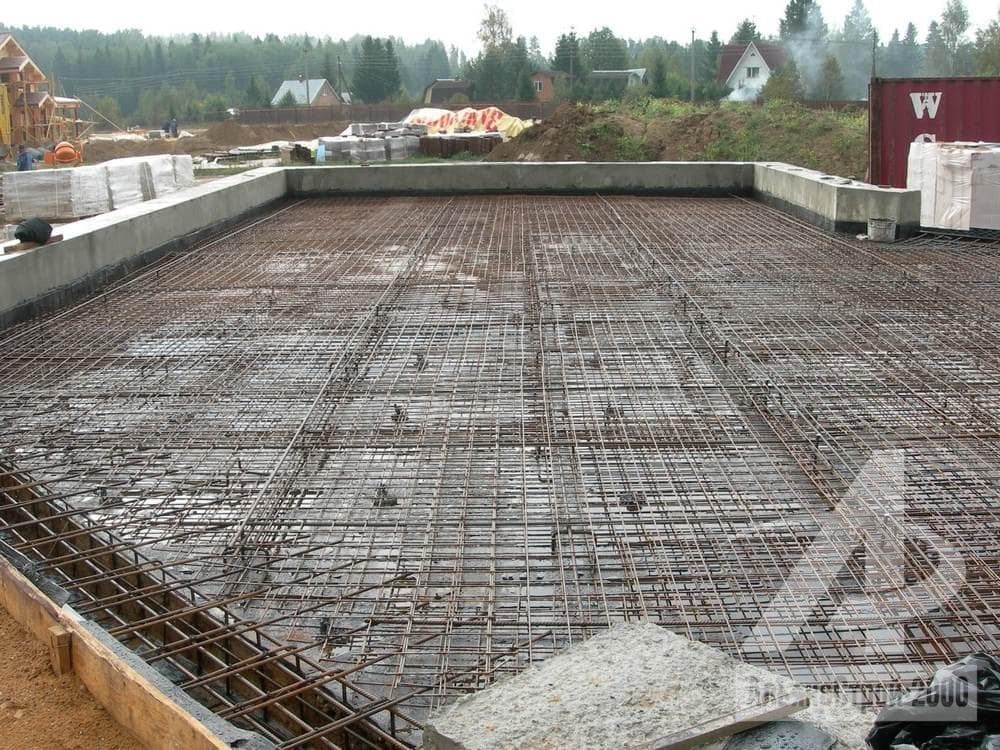

Армирование плитного ростверка схоже с армированием монолитной плиты: точно так же необходимо делать два пояса армирования - у верхней поверхности и у нижней поверхности плитного ростверка. Каждый из них представляет собой сетку из толстой ребристой арматуры, щаг армирования от 20 см до 40 см. Между собой верхний и нижний пояса армирования соединяются вертикальными прутками арматуры. Для заливки плитного ростверка понадобится гораздо больше бетона, чем для ленточного; армирование плитного ростверка так же потребует гораздо больше арматуры. Поэтому такие конструкции не сильно распространены в строительстве (и тем более в самостоятельном).

Чтобы залить железобетонный ростверк, сначала устанавливается опалубка, в нее ставят арматурный каркас. Чтобы арматурный каркас ростверка был весь погружен в бетон, под нижние прутья арматуры надо подложить брусочки толщиной 3-5 см. Если каркас будет лежать прямо на дне опалубки, то нижние прутки арматуры будут прямо на нижней поверхности ростверка. Каркас в опалубке нужно прочно закрепить, чтобы он не сдвинулся при заливке бетона, после этого монолитный ростверк можно заливать.

Все сваи или столбы фундамента армируются, и для соединения каждой сваи с ростверком прутки строительной арматурыдолжны торчать из их оголовков. Чтобы надежно закрепить ростверк на сваях, эти прутки соединяются с его арматурным каркасом.

Ширина ростверка обычно немного больше толщины будущих стен и составляет 30-40 см, а форма поперечного сечения, как правило, квадратная или близкая к квадратной.

ВЫСОКИЙ, ПОВЫШЕННЫЙ И ЗАГЛУБЛЕННЫЙ РОСТВЕРКИ

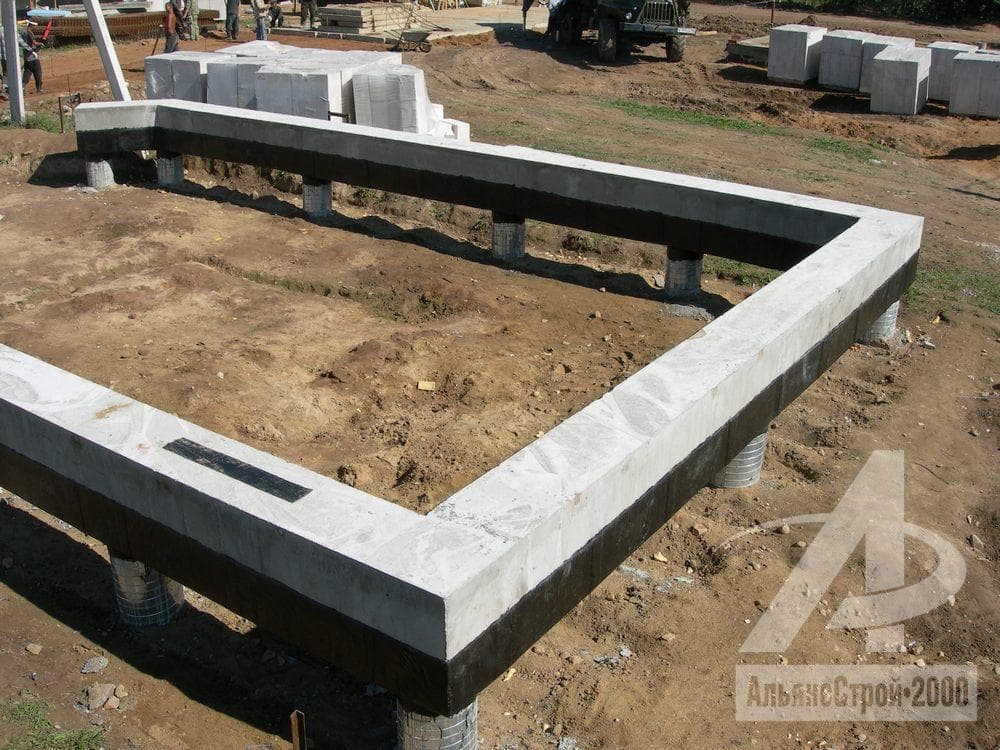

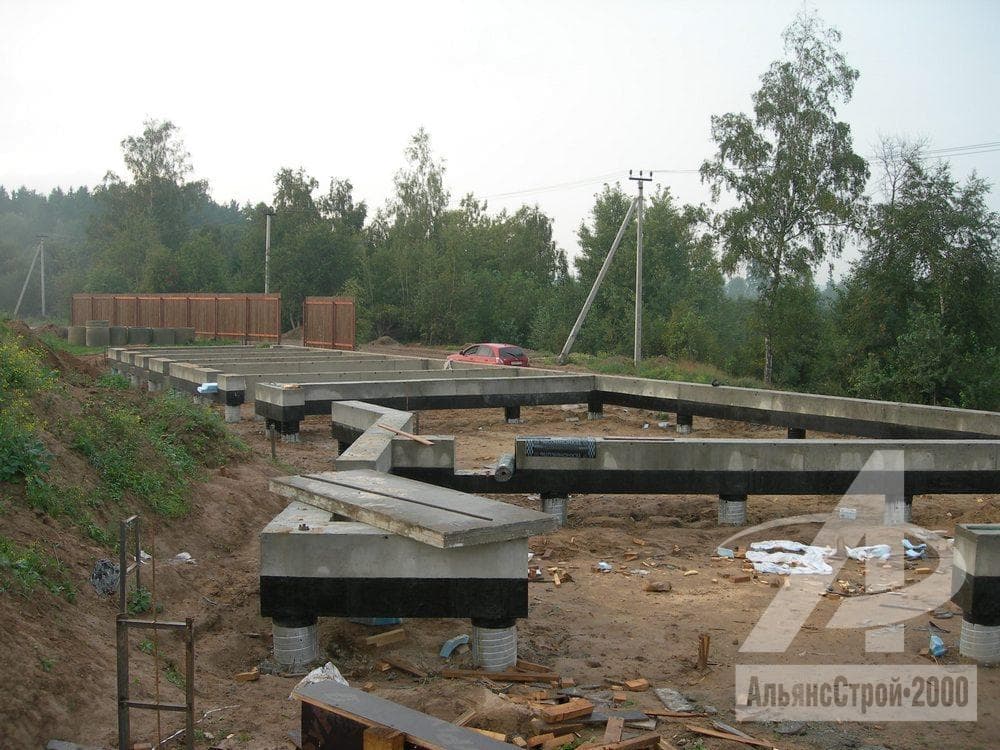

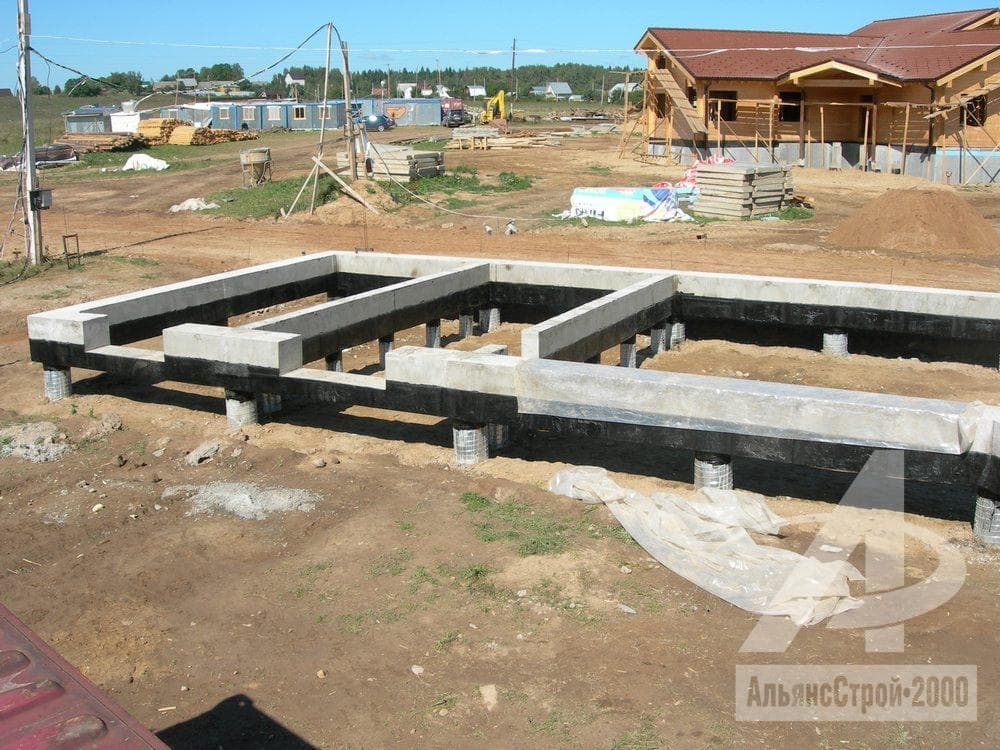

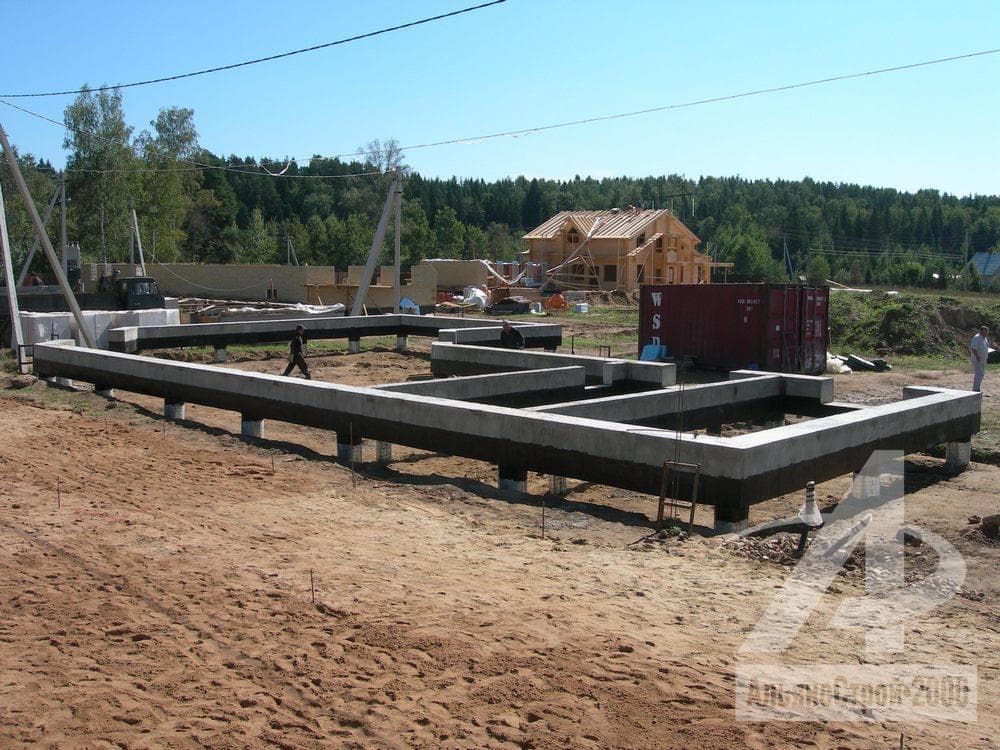

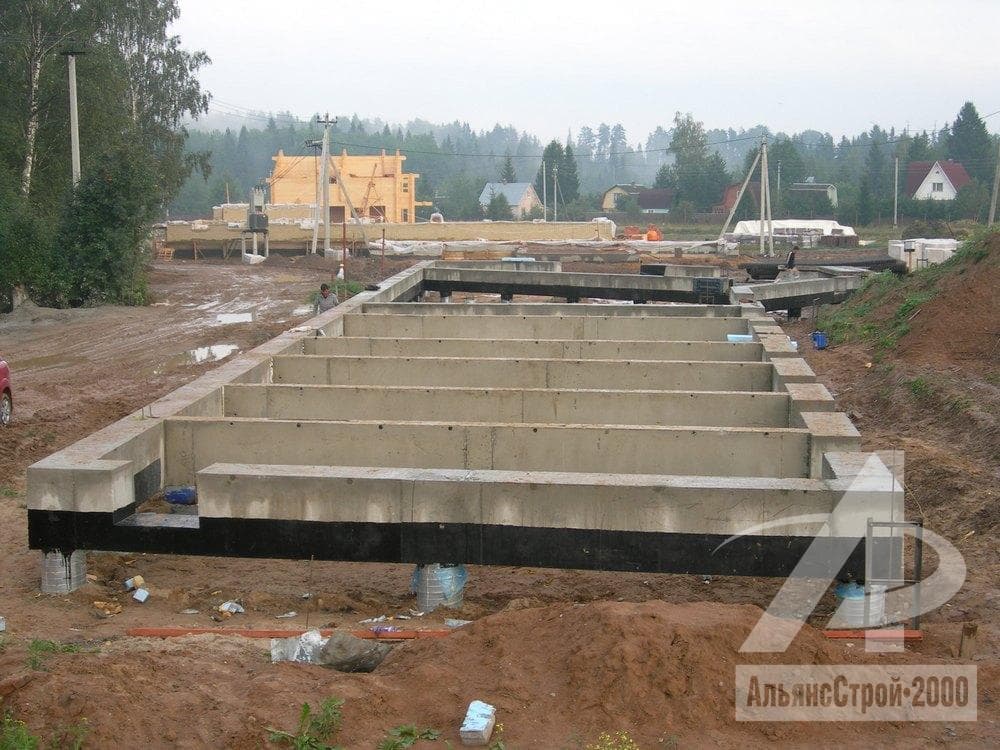

По расположению ростверка относительно уровня земли различают три вида: высокий, повышенный и заглубленный. Самый распространенный и оправданный – высокий, т.е. находящийся выше уровня земли как минимум на 10-15 см. Это необходимо для того, чтобы при морозном пучении грунт не упирался в него. Если вспучившийся грунт будет поднимать ростверк, то вместе с ним он будет вырывать из земли сваи фундамента, либо, что более вероятно, оторвет ростверк от оголовков свай. Главный недостаток фундаментов с высоким ростверком – это пустота между поверхностью земли и полом дома. Из-за этого пол первого этажа необходимо дополнительно утеплять, а конструкция дома не предусматривает подвала.

Повышенный – это такой ростверк, подошва которого находится на уровне земли. Преимуществом такого устройства ростверка является отсутствие открытого пространства между землей и полом первого этажа дома. Для того, чтобы при пучении грунт не действовал на ростверк фундамента, из-под него вынимают часть грунта (те же 10-15 см).

Заглубленный ростверк находится ниже уровня земли. Из-под него, точно также как из-под повышенного, необходимо удалять слой грунта с той же целью – избежать давления пучинистого грунта. Для повышенного и заглубленного ростверков характерна одна и та же проблема: со временем в пустое пространство под ними будет осыпаться грунт, который в итоге заполнит пустоту между землей и подошвой ростверка, и на него уже будут действовать силы морозного пучения. Чтобы этого не происходило, нужно оградить пустоту под ростверком от окружающего грунта. Это можно сделать, например, с помощью гладкого шифера или листов железа, но в любом случае это повлечет дополнительные затраты и сил и времени и денег. Поэтому повышенный и особенно заглубленный ростверк – это не самый удачный и удобный в строительстве вариант.

Ростверки на сваях иногда называют столбчато-ленточным или свайно-ленточным фундаментом, имея в виду их внешнее сходство с лентой ленточного фундамента. Однако, «столбчато-ленточный фундамент» и «свайно-ленточный фундамент» - это не совсем верные названия, принципиальное различие ростверка и ленты – в их назначении. Лента фундамента сама передает нагрузку от дома на грунт, она всей своей поверхностью ложится на землю. Дополнительные столбики или сваи для такой ленты, фактически, не имеют никакого смысла, они не улучшают ее устойчивость к силам пучения и не увеличивают несущую способность. Смысл ростверка – в объединении в единое целое всех свай, сам он не передает нагрузку на грунт, он лишь распределяет ее между сваями, поэтому ни в коем случае не должен лежать на земле, потому что при пучении грунта его может оторвать.
